29. Bose 901 speakers
Fronten verwijderen Bose 901 mk3/mk4 speakers: (versie december 2022)
Dit is een (klein) onderdeel van de brochure om de kasten van de Bose 901 te reviseren. De afbeeldingen zijn van een Bose 901 mk4. Het opvolgen van de tips is op eigen risico, de auteur is hiervoor niet aansprakelijk.
1a. Krammen voorin. (6x)

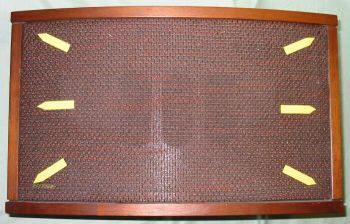

1b. De voorkant van de Bose 901 is vastgezet met in totaal 6 krammen. De krammen zitten ongeveer waar aangegeven. Ze zijn blijkbaar met de hand ingebracht, de ruimte kan ongeveer ± 1 cm zijn. zijn. (zie linksonder)

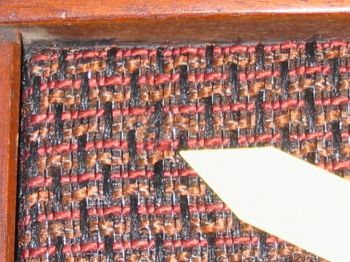

1c. Ziet u de krammen al? (zie rechtsboven) De krammen zijn moeilijk te zien.

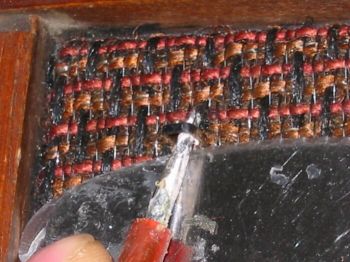

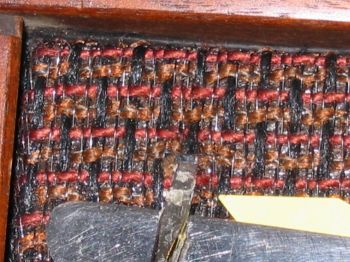

1d. Hier is het hoofdbestanddeel. We nemen een schroevendraaier van de juiste maat en een oud broodmes als ondersteuning. Als u het broodmes niet gebruikt, drukt u de schroevendraaier in het hout. (zie linksonder)
1e. (zie rechtsboven) Draai de schroevendraaier en trek de kram eruit. De kram kan vast zijn gemonteerd.

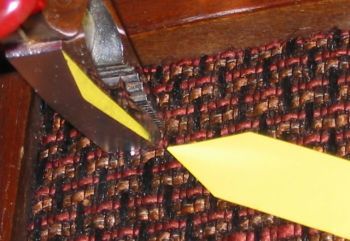

1f. (zie linksonder) Als de kram aan de voorkant iets uitsteekt, trekt u de kram met een combinatietang naar buiten. Duw de tang niet tegen het hout, maar trek de kram er voorzichtig in een rechte lijn uit.

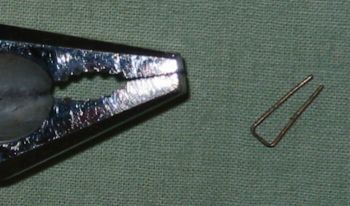

1g. (zie rechtsboven) Hier is de beruchte kram.

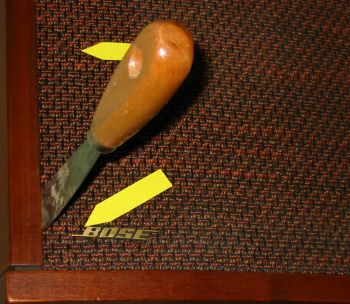

1.h (zie linksonder) Gebruik nu GEEN schroevendraaier om het voorfront te verwijderen. Dit zal de voorkant van de kast onherstelbaar beschadigen. Neem een plat stuk metaal, zoals een plamuurmes, zoals hieronder weergegeven. Plaats het diep in de voeg tussen het front en de kast en druk voorzichtig het front eruit.
1i. Bij de 901 mk5/mk6 zitten de krammen ook aan de zijkanten van de speaker kast. De zijkant van het front kan uit de kast getrokken worden. Dat vraagt enige inspanning en voorzichtigheid.

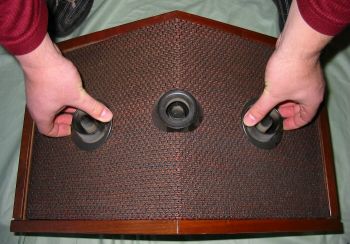

1j. Verwijder het achter-paneel. De achterkant kan, als deze nog nooit los heeft gezeten, behoorlijk vast zitten. U dient dan gedurende langere tijd enige kracht uit te oefenen zodat de dubbelzijdige tape langzaam loslaat. Op het achter-paneel zitten ringen rond de basreflexbuizen. Plaats zoals afgebeeld uw vingers met beide handen achter de ring en de duim tegen de basreflexpijp. (zie linksonder)

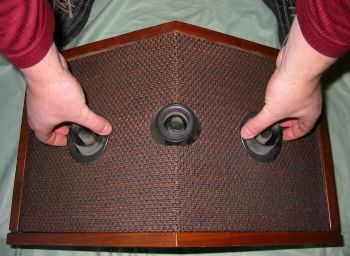

1k. (zie rechtsboven) Trek de zijkanten naar het midden toe. Aan de middelste basreflexpijp (deze komt uit de frontspeaker) kunt u zien dat het achter-paneel loskomt.
SUCCES!
