29. Bose 901 Lautsprecher

Entfernen des Lautsprechergitters Bose 901 mk3/mk4 Lautsprecher: (Version Dezember 2022)

Dies ist ein (kleiner) Teil der Broschüre zur Überholung der Gehäuse des Bose 901. Die Bilder zeigen einen Bose 901 mk4. Das Befolgen der Tipps erfolgt auf eigene Gefahr, der Autor haftet hierfür nicht.

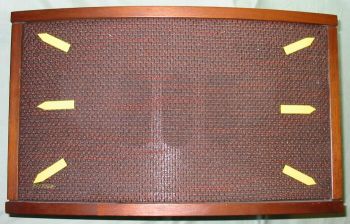

1a. Heftklammern vorne. (6x)

1b. Die Vorderseite des Bose 901 ist mit insgesamt 6 Klammern gesichert. Die Heftklammern sind ungefähr dort, wo angegeben. Sie werden anscheinend von Hand eingesetzt, der Abstand kann etwa ± 1 cm betragen. zu sein. (siehen Sie unten links)

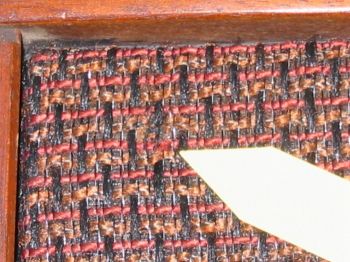

1c. Sehen Sie die Heftklammern schon? (siehe oben rechts) Die Heftklammern sind schwer zu erkennen.

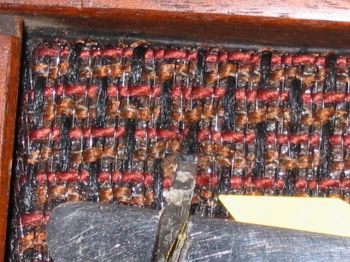

1d. Hier ist die Klammer. Als Hilfsmittel nehmen wir einen Schraubendreher in der richtigen Größe und ein altes Brotmesser. Wenn Sie das Brotmesser nicht verwenden, drücken Sie einfach den Schraubendreher in das Holz. (siehen Sie unten links)

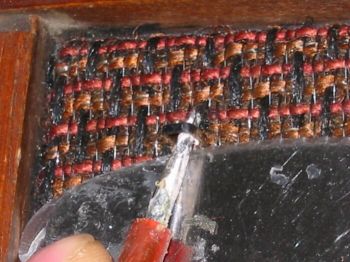

1e. (siehen Sie oben rechts) Drehen Sie den Schraubendreher und ziehen Sie die Klammer heraus. Die Klammer kann fest montiert werden.

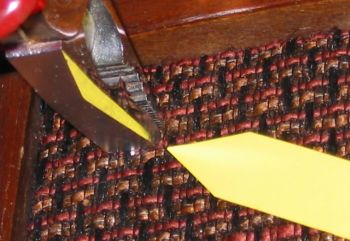

1f. (siehen Sie unten links) Steht die Klammer vorne etwas heraus, ziehen Sie die Klammer mit einer Kombizange heraus. Drücken Sie die Zange nicht gegen das Holz, sondern ziehen Sie die Klammer mit vorsichtigem Zug gerade heraus.

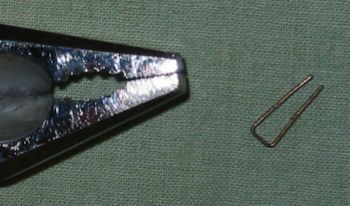

1g. (siehen Sie oben rechts) Hier ist die berüchtigte Heftklammer.

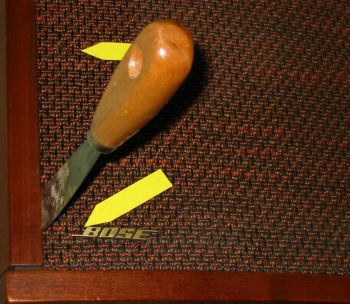

1h. (siehen Sie unten links) Verwenden Sie jetzt KEINEN Schraubendreher, um die Frontabdeckung zu entfernen. Dadurch wird die Front des Gehäuses unheilbar beschädigt. Nehmen Sie ein flaches Stück Metall, wie ein Spachtel, wie unten gezeigt. Legen Sie es tief in die Fuge zwischen Front und Schrank und klappen Sie die Front heraus.


1i. Beim 901 mk5/mk6 befinden sich die Klammern auch an den Seiten des Lautsprechers. Die Seite kann aus dem Schrank herausgezogen werden. Das erfordert einige Anstrengung und Vorsicht.

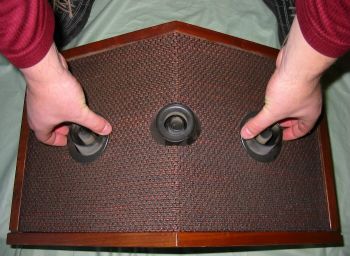

1j. Entfernen Sie die Rückwand. Die hintere Front kann, wenn sie noch nie locker war, ziemlich festsitzen. Anschließend müssen Sie über einen längeren Zeitraum etwas Kraft aufwenden, damit sich das doppelseitige Klebeband langsam löst. Auf der Rückseite befinden sich Ringe um die Bassreflexrohre. Legen Sie wie abgebildet Ihre Finger mit beiden Händen hinter den Ring und den Daumen gegen das Bassreflexrohr. (siehen Sie unten links)

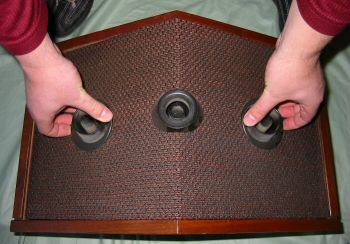

1k. (siehen Sie oben rechts) Seiten zur Mitte ziehen. Sie können am mittleren Bassreflexrohr (das ist vom Frontlautsprecher) sehen, dass sich die Rückwand löst.

ERFOLG!
